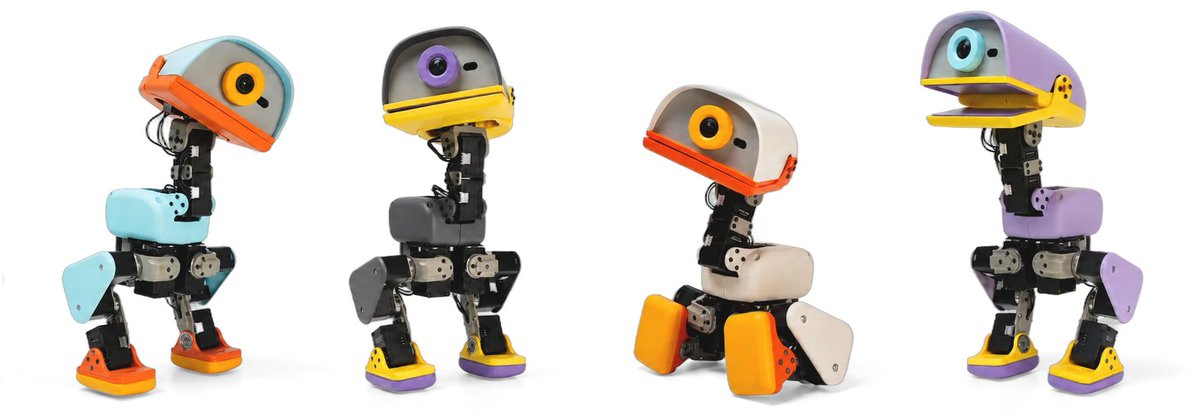

Microduck是一只约25 cm高的小型双足机器人。这家总部位于布鲁克林的公司通常被描述为开源人工智能模型的GitHub，在Nvidia以129亿美元收购该公司的消息传出后不久，推出了四种配色的Microduck。该机器人是与Hugging Face的子公司Pollen Robotics合作开发的。

Microduck用15个Dynamixel舵机构成双腿、颈部、头部和嘴部，其中14个关节由行走策略控制，嘴部单独控制。主控板持续读取舵机位置和 IMU 姿态，把这些数据交给一个ONNX 神经网络，再把网络输出转换成新的关节目标。这个循环每秒运行50次与传统预先写好每一步关节角度的机器人不同，Microduck的步态先在MuJoCo仿真器中通过强化学习训练，再部署到真机。

因此，复刻工作需同时完成四件事：

• 重建与仿真模型一致的机械结构

• 搭建舵机、电源、IMU 和主控系统

• 让真机使用与训练一致的关节顺序、坐标系和控制频率

• 将训练策略导出为 ONNX，并分阶段调试到能够站立和行走

机器人组成部分

从机械上看，Microduck可以分为躯干、左右腿和头颈三条运动链：

• 躯干是整机根节点，安装主控、电源、电池和通信板

• 每条腿有髋 yaw、髋 roll、髋 pitch、膝和踝五个关节，两条腿共10个

• 头颈有颈俯仰、头俯仰、头偏航和头侧倾四个策略关节

• 嘴部还有一个单独舵机，因此总数是 15个舵机、14个策略动作

• 运动 IMU 安装在机身上，为策略提供角速度和重力方向

机器人站立时，神经网络每20 ms 根据最新姿态重新计算下一组关节目标。被轻推或落脚产生偏差后，下一周期的动作会随状态变化，这就是它能够闭环保持平衡的基础。

开始前需要什么基础

• 你不需要是强化学习专家，但最好具备以下基础：

• 会使用终端执行命令，能安装 Linux 软件和查看日志

• 会使用一种CAD软件，并做过基本的3D打印装配

• 能使用万用表，理解电压、电流、共地和稳压的概念

• 了解舵机的ID、零位、方向和机械限位

如某一项还不熟悉，可先完成仿真和单舵机台架，暂时不要直接制作整机。

七个关键词

本教程带你做到的程度

最终目标是一只能够完成以下闭环的复刻鸭：IMU和舵机产生状态数据，主控以50 Hz运行策略，15个舵机收到目标位置，机器人完成站立和行走。

摄像头、ToF、音频和NFC属于后续扩展，不影响第一版行走闭环。

整个过程分成七个阶段：

1.固定源码版本

2.跑通仿真

3.MJCF → 装配图与CAD

4.机械试制电源、总线与IMU

5.主控与运行时

6.校准、训练与ONNX

7.分级真机调试

官方仓库用于确定控制接口、仿真和部署流程，第三方microduck-replica用于恢复装配关系并辅助 CAD重建。

目录

1.系统架构与控制链

2.舵机、动作与关节顺序

3.61维观测与ONNX 契约

4.材料与工具

5.跑通仿真

6.从 MJCF 重建装配图与CAD

7.电源与Dynamixel总线

8.IMU 到Dynamixel桥接

9.主控、Linux与运行时

10.舵机编号、零位与整机校准

11.训练、导出与部署策略

12.分级真机调试

13.硬件变化与重新训练

14.常见故障排查

15.项目验收清单

1. 系统架构与控制链

先不要急着购买零件，理解数据怎样在机器人里流动，后面的接线、校准和部署才不会变成照抄命令。

可以把Microduck看成“主控电脑 + 一条设备总线 + 传感器 + 神经网络”：

1.主控从总线读取状态

2.神经网络计算动作

3.主控再把动作写回舵机

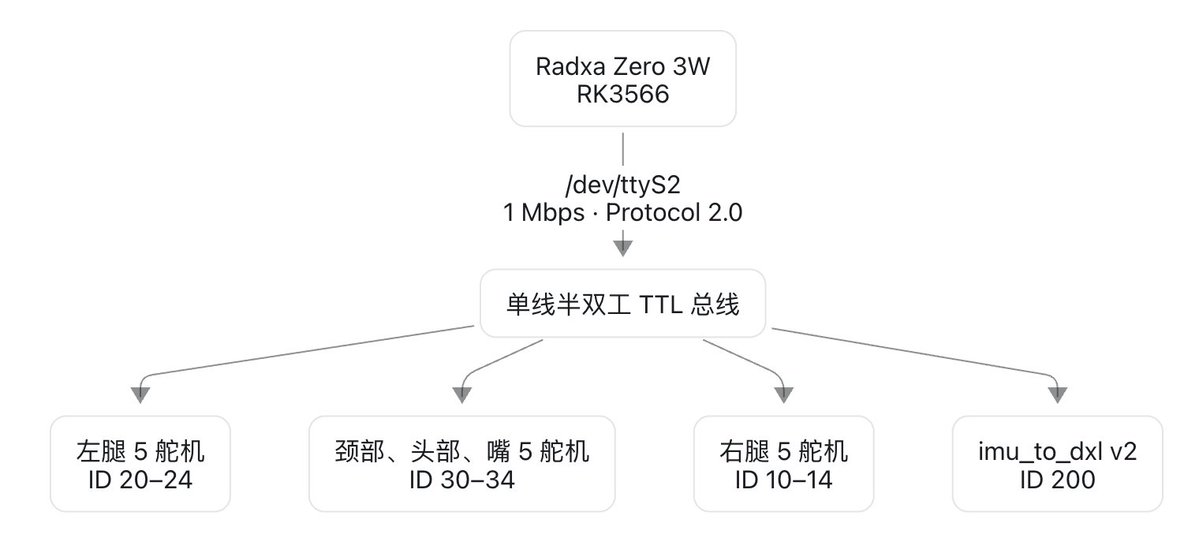

1.1 硬件路径

这里的单线指单根数据线，完整连接仍包含数据、VDD和GND。

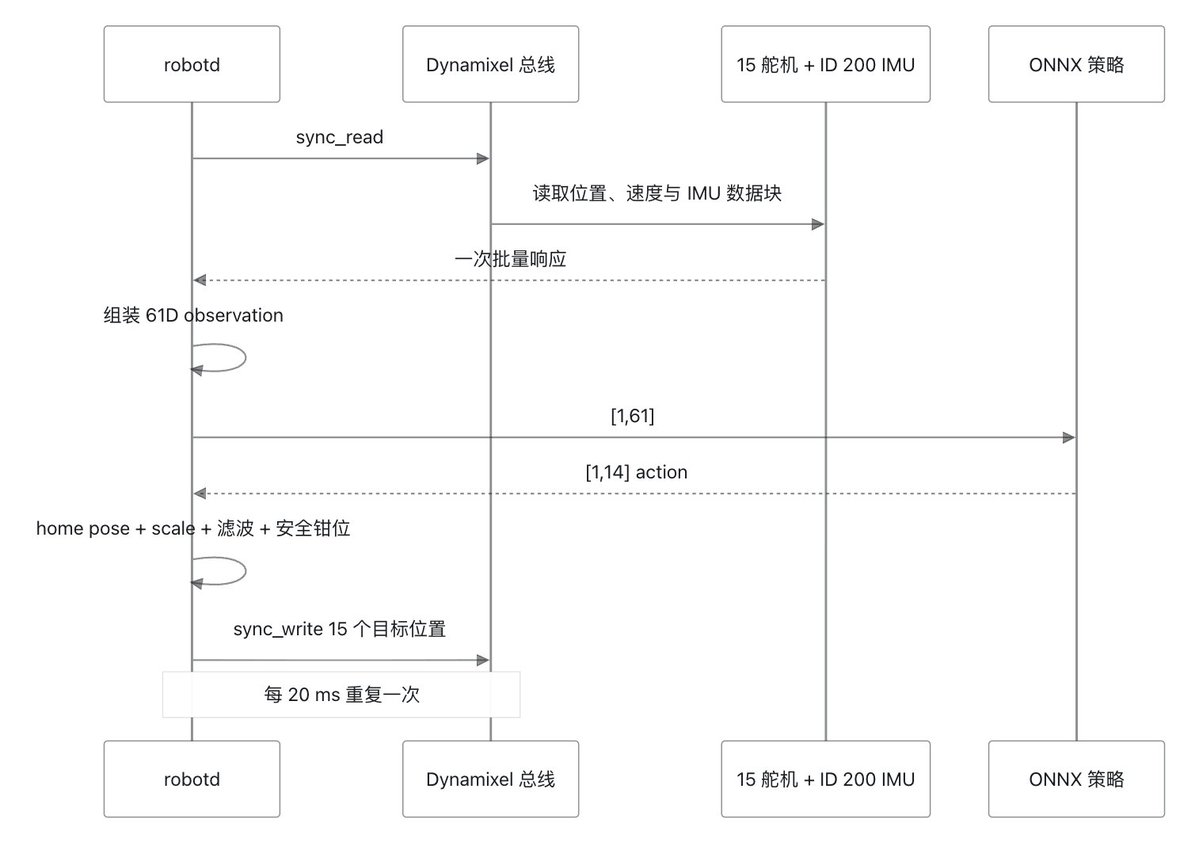

1.2 每个20 ms周期发生什么

官方robotd当前设计为50 Hz：

电压和温度不需要塞进每个20 ms周期。官方设计每秒另读一次慢速传感器寄存器，降低总线占用。

1.3 软件服务

官方运行时是Rust workspace，没有采用ROS作为核心框架。当前架构把职责拆成多个守护进程：

控制接口使用 Unix socket 上的 JSON-RPC。

客户端发送“走多快、头看哪里、执行什么动作”，不是直接远程写舵机寄存器。

2. 舵机、动作与关节顺序

现在把控制链落到具体关节上。Microduck有15个物理舵机，但行走策略只输出14个动作，因为嘴部不参加步态控制。运行时需要把14个动作插入一个包含嘴部槽位的15元目标数组，再发送到总线。

这是整个项目最不能凭直觉重排的部分。顺序错一位，网络仍然能正常推理，但动作会被送到错误的关节。

2.1 策略动作顺序

2.2 14 维动作到15槽目标数组

在运行时内部，15个电机目标可以理解为：

[左腿 5 | 头颈 4 | 嘴 1 | 右腿 5]

0..4     5..8      9      10..14

策略动作数组则是：

[左腿 5 | 头颈 4 | 右腿 5]

0..4     5..8      9..13

不能把action 9直接写给15槽数组的index 9。那会把右髋命令写到嘴上，并让整条右腿错位。

2.3 被动关节不是策略关节

轮子和回差模型中的关节使用passive_* 命名。它们可能出现在MuJoCo的qpos/qvel中，但不进入 14 维策略关节列表。

对roller或backlash模型写自定义代码时，应使用官方辅助函数解析舵机关节，不要硬编码 MuJoCo索引。

3. 61维观测与ONNX契约

神经网络并不会直接看到机器人，它只接收一个按固定顺序排列的61维数字数组，其中包含 IMU、关节状态、上一时刻动作和运动命令，网络返回14个动作值。

所谓部署契约，就是训练端和真机端必须对这些数字的顺序、单位和缩放达成完全一致。

最容易犯的错是网络能够运行、输入形状也正确，但某些字段顺序或单位不一致，导致真机做出错误动作。

3.1 完整布局

命令块为：

twist(3) + head_pose(4) + body_pose(6)

当前运行时文档进一步明确其顺序：

48. .51  vx, vy, vyaw

49. 51..55  neck_pitch, head_pitch, head_yaw, head_roll

55..61  body x, y, z, roll, pitch, yaw

其中 vx、vy 使用 m/s，vyaw 使用 rad/s。四个头部目标和 body 的 roll、pitch 使用 rad，body 的 z 使用 m。

运行时把 body 的 x、y 和 yaw 固定为零，z、roll、pitch 只有在 body-pose 模式下才非零。

固定为零不代表可以删掉这些槽位，共享61维布局正是不同策略能够切换的前提。

3.2 ONNX 必须满足的条件

• 输入形状是 [1, 61]。

• 输出形状是 [1, 14]。

• 关节顺序与上节一致。

• 单位、符号、home pose和动作缩放与训练一致。

• 观测归一化器已经烘进ONNX。

• 推理前应先做一次warm-up，避免第一次调用延迟出现在控制周期中。

3.3 归一化与导出

在仿真里直接play时，框架会应用训练时的观测归一化器，因此一个错误导出的网络可能仍然表现正常。

真机运行时没有外部Python训练器替你补这一步，必须使用官方导出路径：

bash

uv run scripts/export.py \  Mjlab-Velocity-Flat-MicroDuck \  --wandb-run-path <entity/project/run_id>

不要手工把 .pt checkpoint 转 ONNX 后就部署。

4. 材料与工具

第一版先围绕“能站、能走”的核心闭环采购。摄像头、ToF、音频和NFC不参与基础行走，可以在步态稳定后再增加。

下面的BOM是功能清单，不要求一次买齐。建议先购买主控、1–3 个舵机、总线接口和限流电源完成台架测试，再扩展到15个舵机和整机结构。

4.1 最小核心BOM

4.2 可选感知与交互

4.3 工具

• 数字万用表

• 可调限流电源

• 逻辑分析仪或示波器

• Dynamixel USB/TTL 调试接口

• 精度至少 0.1 g 的电子秤

• 游标卡尺

• FDM 或树脂打印机

• CAD 软件

• 螺纹规、钻头、铰刀和热熔螺母工具

• 机械吊架或测试绳

• 护目镜和耐火电池袋

第三方逆向认为，整机主要使用M2紧固系统，并推断了轴承尺寸和孔型。

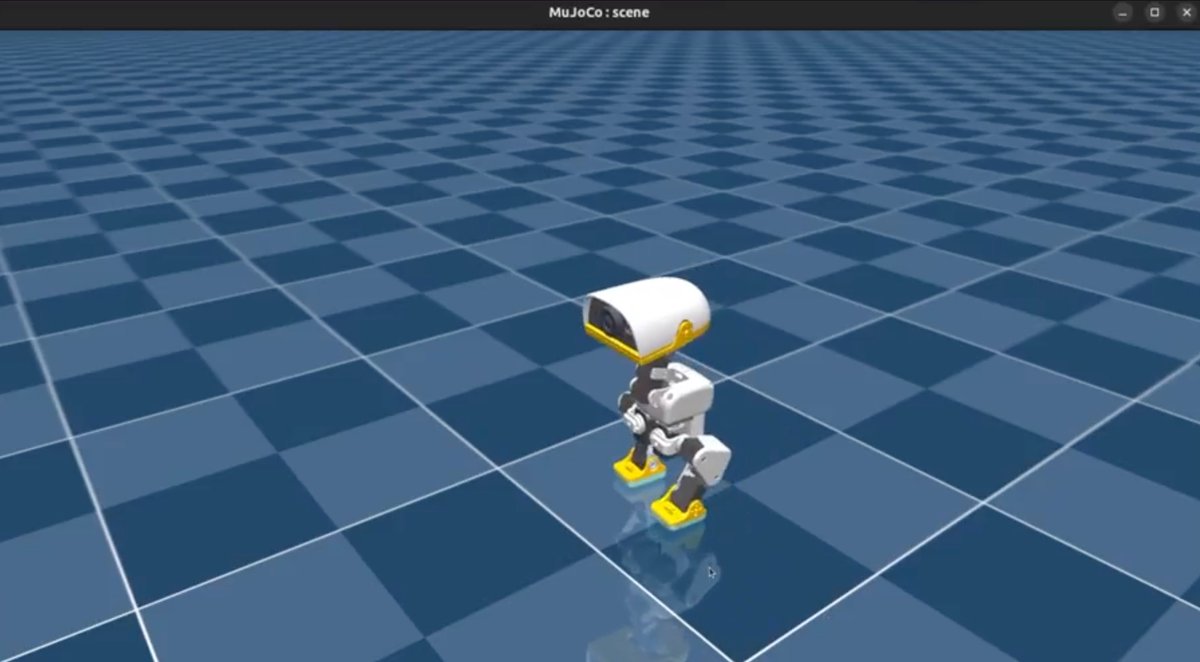

5. 跑通仿真

第一项实际操作是在电脑上跑通官方训练环境，这样做有两个目的：

• 确认软件依赖和任务名称正确

• 在制作硬件前，亲眼看到策略的输入、输出和机器人关节如何对应

不需要真实舵机，主要是测试通过、训练冒烟测试能够运行，并能在仿真中播放一个策略。

5.1 获取三套资料

bash

git  clone  https://github.com/pollen-robotics/microduck.git

git  clone  https://github.com/pollen-robotics/microduck_rl.git

git  clone  https://github.com/fanhao375/microduck-replica.git

作用分别是：

5.2 准备训练环境

当前 microduck_rl 要求 Python >=3.12,<3.13，并使用 uv 管理环境。

先按 uv 官方安装文档(

https://docs.astral.sh/uv/getting-started/installation/) 完成安装。

再检查工具和显卡：

bash

uv --version

nvidia-smi

进入 microduck_rl 后，后续的 uv run ... 会根据项目锁文件自动创建和同步Python环境，不需要先手工建立虚拟环境。

ARM 主机首次同步约2 GB CUDA依赖时，可先执行export UV_HTTP_TIMEOUT=600，避免默认下载超时。

训练主路径要求NVIDIA CUDA GPU。查看任务、运行部分CPU测试和ONNX CPU复演不需要本地CUDA训练。

5.3 检查任务注册表

bash

cd microduck_rl

uv run list-envs

仓库当前包含行走、行走加跌倒恢复、起身、坐站、触地拾取、踢球、前滚翻和多种轮滑任务。

5.4 运行测试

bash

uv run --with pytest pytest tests/

这些CPU测试会检查关节索引、奖励符号、NaN 防护等基础约束。

5.5 训练冒烟测试

bash

uv run train \

Mjlab-Velocity-Flat-MicroDuck \  --env.scene.num-envs 64 \  --agent.max_iterations 5

官方项目把“64个环境、5次迭代”作为低成本冒烟测试，用来提前发现配置、观测和导出问题。

5.6 正式训练

bash

uv run train \  Mjlab-Velocity-Flat-MicroDuck \  --env.scene.num-envs 4096

官方给出的参考是现代CUDA GPU上约1–2小时可得到可用步态，但实际时间取决于GPU、代码版本和训练配置，不能作为保证。

本地没有CUDA GPU时，可以让同一条命令通过 Hugging Face Jobs 执行：

bash

uv run train \  Mjlab-Velocity-Flat-MicroDuck \  --env.scene.num-envs 4096 \  --hf-jobs

会把任务提交到Hugging Face Jobs，需要相应账号、权限和算力额度。

当前官方MuJoCo Warp训练路径要求CUDA。

6. 从MJCF重建装配图与CAD

仿真仓库里的网格不是一套可以直接生产的CAD图纸，每个STL只描述一个局部网格，真正的装配位置、父子关系和旋转轴保存在MJCF中。

本阶段任务是先恢复“零件应该摆在哪里、绕哪里转”，再把这些几何参考重建为可加工、可装配的参数化零件。

完成后，应得到一个包含 15 个刚体组和正确关节基准的CAD装配，而不是一堆堆在原点的 STL。

6.1 MJCF比单个STL 更重要

STL只保存三角网格。MJCF还保存：

• 刚体父子关系

• 关节轴线

• 关节限位

• 相对位姿

• 质量和惯量

• 碰撞几何

• keyframe

官方 RL 仓库当前主要模型包括：

行走模型为训练效率删除部分碰撞，不应直接拿它当完整机械干涉检查模型。

6.2 第三方装配恢复项目的输出

第三方 microduck-replica 在(https://github.com/fanhao375/microduck-replica

) 中，使用官方 robot_allcollisions.xml 和其中引用的视觉网格完成了四类输出：

1.从MJCF恢复零位姿态下的运动学装配关系

2.将47个局部坐标系网格按刚体归并为15个装配部件

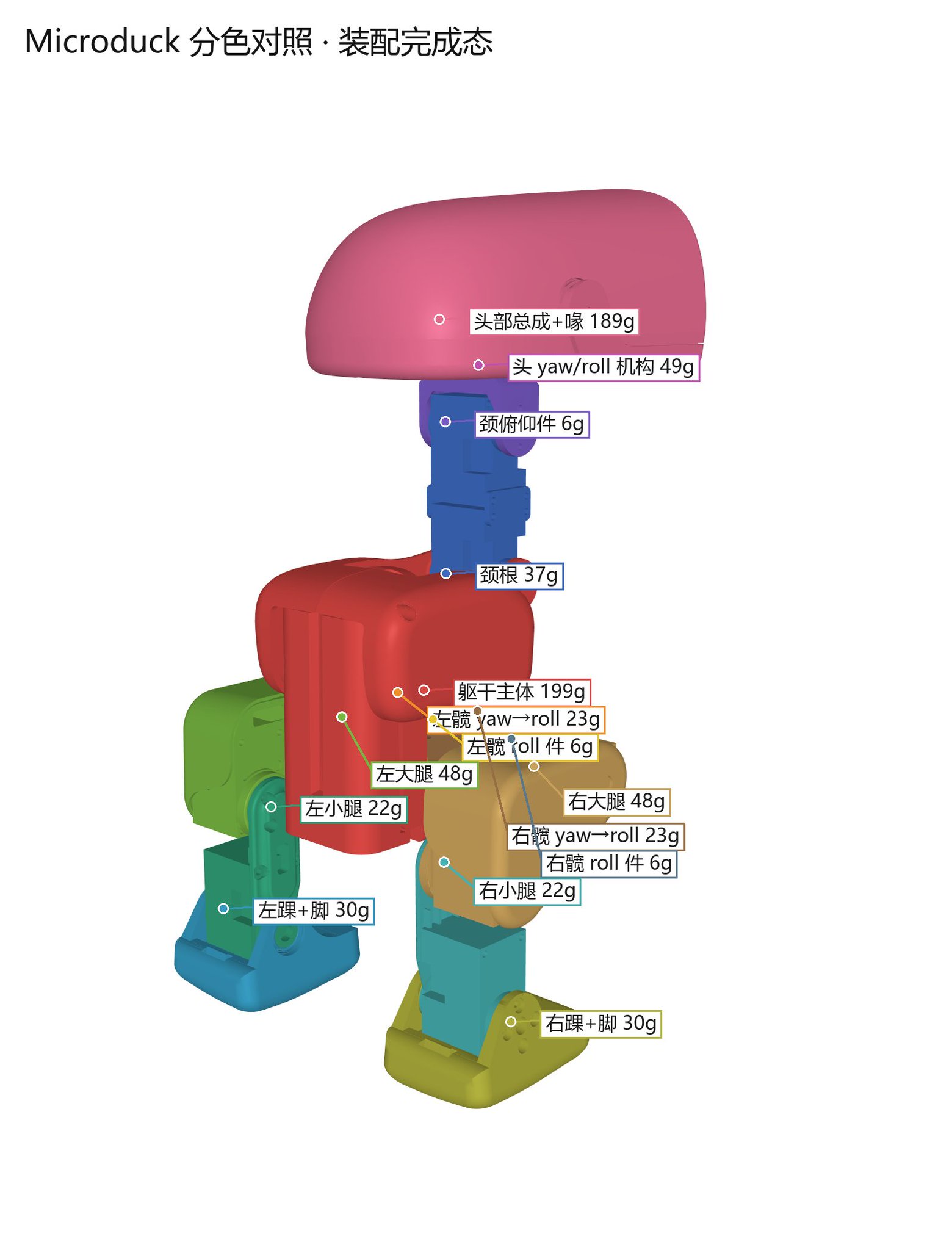

3.生成四张普通视图、两张爆炸图和一张分色对照图

4.导出15个已应用世界变换的STL、一个整机合并STL，以及源网格对照JSON

该项目报告的零位外包尺寸约为144 × 141 × 264 mm，整机合并网格为796,792个三角面，仿真刚体总质量约737.2 g。

这些是第三方脚本对特定版本模型的输出，不是官方制造尺寸或成品称重值。

仓库导出的是已经摆到正确世界坐标的三角网格集合，便于一起导入FreeCAD、Fusion 360、SolidWorks或Blender。它不是带特征树、配合约束、材料表和可编辑尺寸的原生 STEP/FCStd/SLDASM 装配体。

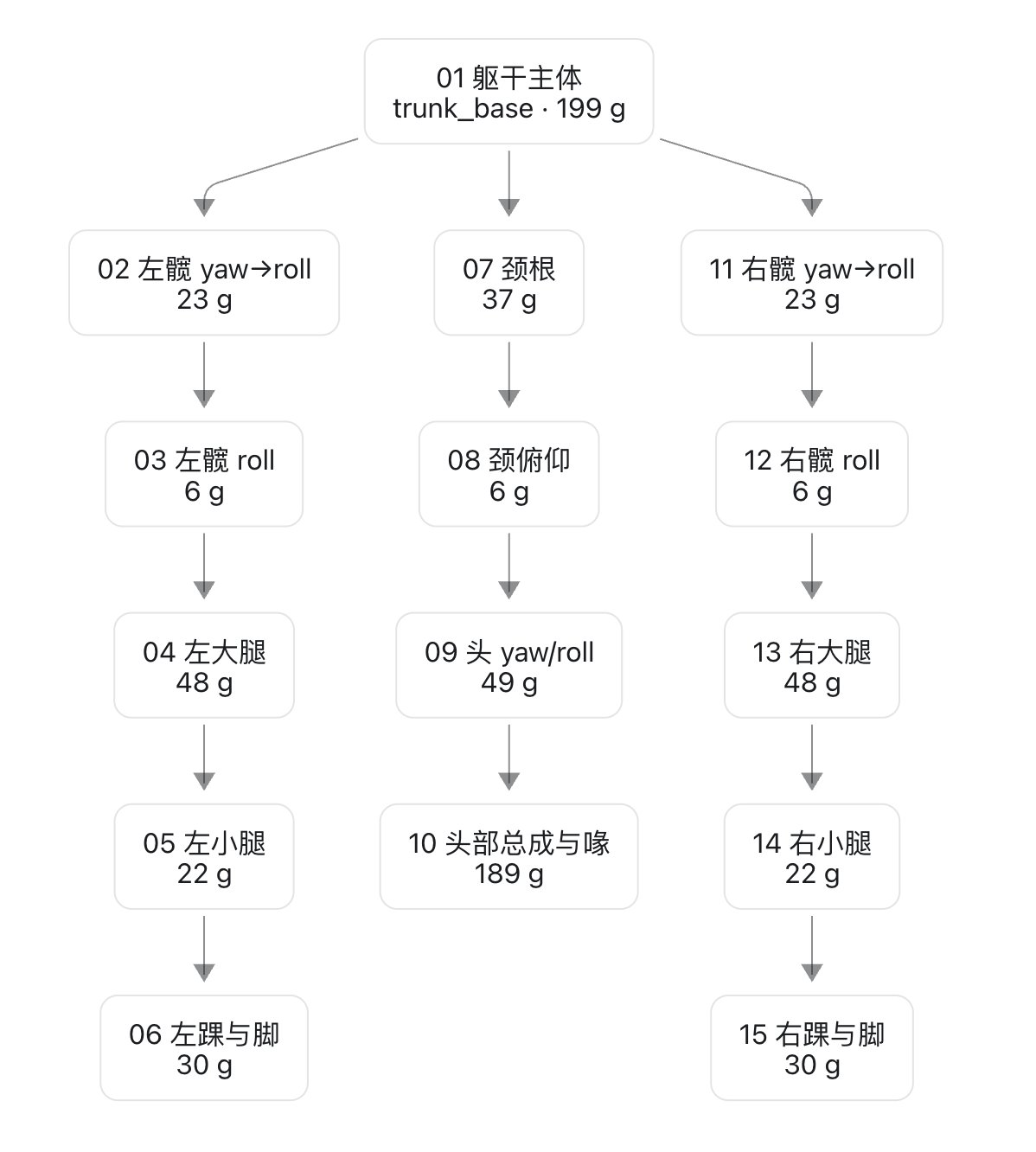

6.3 从 MJCF 得到装配树

第三方脚本按MJCF的body层级把网格归到15个刚体组。零位结构可概括为：

躯干和头部总成在仿真中分别约199 g和189 g。这个质量分布提示头部对整机质心影响很大，摄像头、屏幕、扬声器或外壳材料一旦变化，应重新测量头部质量和惯量。

同名源网格可能在多个位置实例化，因此源网格数是各刚体引用次数，不等于唯一 STL 文件数。

6.4 坐标变换

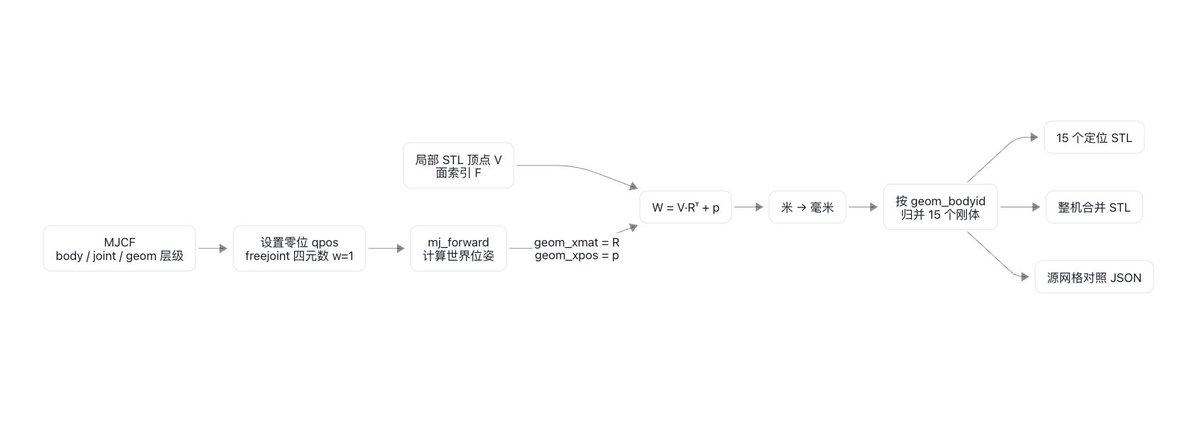

上游网格的顶点位于各自局部坐标系。直接把47个STL 一起导入CAD，它们会堆在原点附近，恢复装配必须使用MuJoCo在零位前向运动学后给出的每个geom世界位姿。

对应的数学关系是：

p_world = R_world_geom · p_local + t_world_geom

第三方导出脚本中的等价实现为：

python

d.qpos[:] = 0

d.qpos[3] = 1.0                 # freejoint: qw = 1

mujoco.mj_forward(m, d)

R = d.geom_xmat[g].reshape(3, 3)

p = d.geom_xpos[g]

W = (V @ R.T) + p

W_mm = W * 1000.0

脚本只选择geom_group == 2的视觉网格，并按geom_bodyid分组。

这一选择适合生成外观装配图，不代表碰撞几何、关节标记或工程基准已经被写入导出的 STL。

6.5 重现装配图与定位STL

第三方脚本有一套独立于RL训练环境的轻量依赖。进入 microduck-replica`后，先建立虚拟环境：

bash

python3 -m venv .venv

source .venv/bin/activate

python -m pip install mujoco numpy pillow

然后在仓库根目录执行：

bash

# 拉取官方 microduck_rl 与 microduck 仓库

bash scripts/fetch_upstream.sh

# 从 robot_allcollisions.xml 重新渲染 7 张装配图python scripts/render_assembly.py upstream/microduck_rl assembly-drawings

# 导出 15 个刚体分组 STL、整机 STL 和零件对照表python scripts/export_assembly_stl.py upstream/microduck_rl cad

脚本依赖 mujoco、numpy 和 pillow，渲染还需要可用的 OpenGL 离屏上下文。复现时先记录 microduck_rl 与 microduck-replica 的 commit，因为 MJCF 路径、body 名称和 geom 分组可能变化。

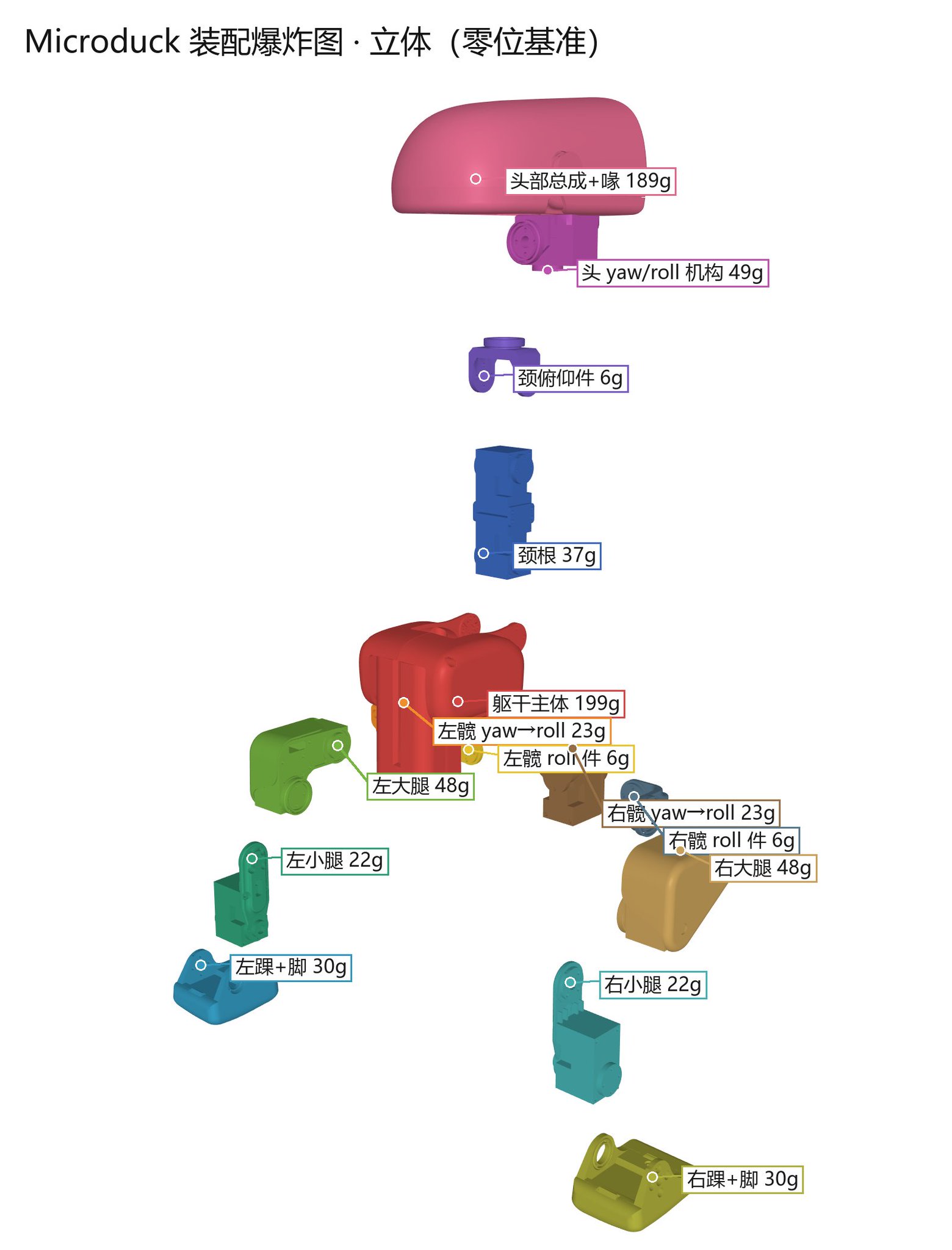

爆炸图不是从CAD约束自动生成的。第三方渲染脚本沿每个body的父链累加偏移，并以约 48 mm的步长将链末端逐级移远。它表达的是运动学层级，不是实际拆装方向、螺丝抽出方向或线束拆卸顺序。

6.6 从定位STL建立可编辑CAD装配体

按以下步骤把第三方转成自己的工程装配：

1.将01–15的定位STL一次性导入，保持原始毫米单位和导入变换不变；

2.用07_分色对照_装配态.png和零件对照表.json 检查是否有漏件、镜像错误或单位错误；

3.把每个网格转换为独立 mesh/body，仅把它当作外形参考；

4.从MJCF重新创建14个策略旋转副，并单独创建嘴部机构；

5.在每个 joint 的 pos 建局部坐标系，以 axis 定义旋转轴，以range 定义运动限位；

6.用参数化实体重画舵机支架、轴承座、壳体分缝、连接器孔和紧固件结构；

7.将视觉网格隐藏，只保留重画后的可制造零件做干涉和运动检查；

8.为每个总成建立质量、材料、版本和实测偏差属性。

若需要从MJCF计算CAD中的关节基准，可使用：

T_world_body = T_world_parent · T_parent_body(q=0)p_world_joint =

p_world_body + R_world_body · p_body_joint

axis_world_joint = R_world_body · axis_body_joint

定位STL本身不保存joint pos、axis或range，所以只把网格导入CAD并不能得到可运动装配，必须同时读取MJCF关节定义。

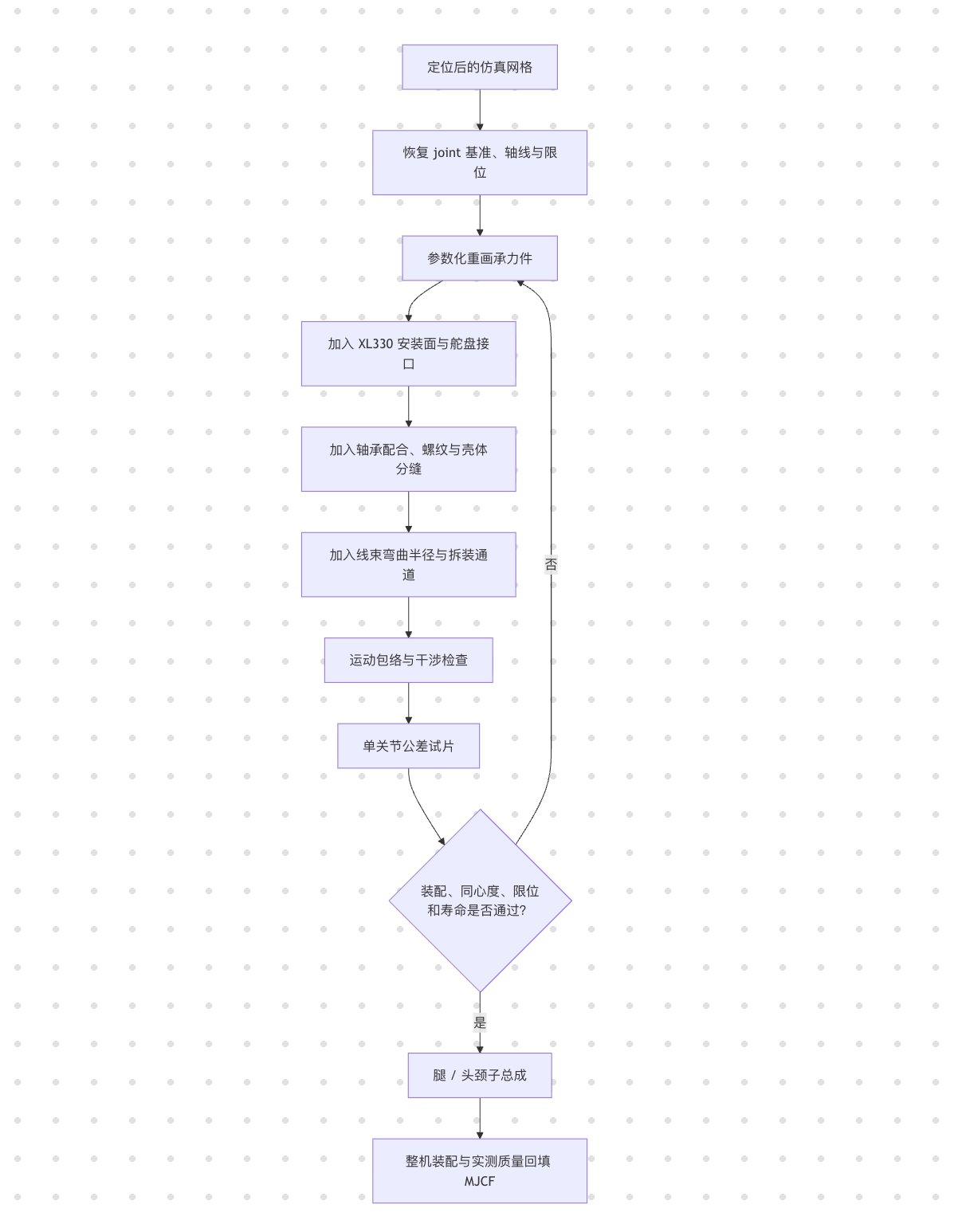

6.7 从仿真网格到可打印工程件

必须补做的工程内容包括：

• STL网格修复、封闭和合理减面；

• XL330本体、舵盘、从动轴承和紧固件的真实安装界面；

• 热熔螺母、嵌件、螺钉头和工具操作空间；

• 轴承座压配或间隙配合公差；

• 关节全行程线束弯曲半径、夹线风险和连接器拔插空间；

• 壳体分件、打印方向、支撑面和层间受力；

• 软限位之外的物理止挡以及摔倒碰撞路径。

第三方紧固件分析可以作为孔型调查的起点，但孔径统计不能自动确定每一颗螺丝的长度、材料、锁紧方式和装配顺序。

6.8 单关节试制

至少验证：

1.XL330 能否装入

2.输出轴与从动轴承是否同心

3.舵盘和外壳是否干涉

4.螺丝刀是否有实际操作空间

5.舵机线是否能转弯并承受全行程；

6.正负限位是否与MJCF一

7.连续摆动后孔位是否松动

8.摔落冲击是否会沿层纹劈裂

6.9 质量与质心

对每个装配总成单独称重，并记录：

• - 左/右腿各段质量

• - 躯干质量

• - 头部与嘴部质量

• - 电池、主控、HAT和线束质量

• - 整机质心位置

结构从约800 g增长到1.2 kg，不是小误差，而是另一套执行器和动力学系统。若质量或质心明显改变，应更新MJCF并重训，不要只提高动作缩放硬顶。

6.10 材料选择

• - 尺寸验证件：PLA

• - 第一版可用结构：PETG、ABS或ASA

• - 高负载关节：考虑 PA 或纤维增强材料，但先验证层间强度

• - 轴承座：按实际打印机和材料做公差样条

• - 螺纹位置：优先热熔螺母或贯穿螺栓，不要依赖薄壁塑料直接攻丝承受冲击

7. 电源与Dynamixel总线

机械件能够装起来以后，先在台架上完成电气系统，不要直接把15个舵机全部装进机身。Dynamixel 允许多颗舵机共用一条数据线，但每颗设备必须有唯一ID，供电还要承受多个关节同时启动造成的瞬时电流。

让主控稳定发现所有设备，并在1 Mbps下连续批量读取和写入，不是让机器人马上运动。

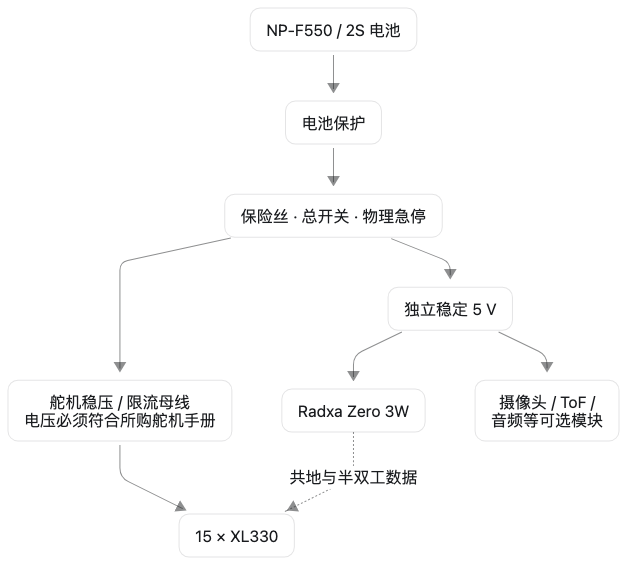

7.1 电源树

不要把主控直接接到未经确认的舵机母线。主控、摄像头、ToF和音频的稳压与瞬态需求应单独计算。

供电要点：XL330-M288手册给出的工作电压上限为6.0 V，而满电2S电池约为8.4 V。舵机侧应使用数据手册范围内的稳压电源，不要直接连接 2S 电池。

资料矛盾：官方RL的XL330 执行器模型把输入电压随机化在6.5–8.2 V，运行时也从舵机回报值估计2S电池电压。但ROBOTIS对市售XL330-M288-T标出的输入范围是3.7–6.0 V、推荐5.0 V。当前公开资料没有说明量产机是否使用特殊版本舵机，或电源路径是否还有未公开设计。因此，复刻时不能仅凭RL 参数把市售 XL330 直接接到2S。应按手中实物的手册设计稳压，并把实测母线和执行器响应回填到BAM模型后重新训练。若希望复用官方ONNX，则还需先独立确认原机舵机版本与供电路径，不能把第三方推断当作电气规格。

7.2 电源设计要求

• 按多舵机同时起动和堵转瞬态选择线径、连接器与保险丝

• 主干尽量短，避免细线菊花链造成远端压降

• 主控5 V电源要能承受舵机动作造成的输入扰动

• 所有模块共地

• 首次上电使用限流电源，不直接插电池

• 预留物理急停或一拉即断的总电源插头

• 连接器必须防反插

• 电池应使用带保护的可靠成品包和适配充电器

运行时通过舵机报告值估计母线电压，台架阶段仍应测量稳态电压、启动瞬态和动态压降。

若实际母线与RL的6.5–8.2 V建模范围不同，应修改执行器模型并重新训练、验证策略。

7.3 总线物理层

当前官方基线：

• 接口：TTL 半双工

• 数据线：单线

• 数据逻辑：3.3 V TTL（ROBOTIS 标注 5 V tolerant）

• 协议：Dynamixel Protocol 2.0

• 速率：1,000,000 baud

• 端口：/dev/ttyS2

这里的 3.3 V 指数据线逻辑电平，不是舵机供电电压。不要用普通USB-UART的TX、RX两线直接并在一起。需要正确的半双工收发或自动方向电路，并确认高阻态、上拉和电平兼容。

7.4 台架顺序

1.不接舵机，只看串口是否空闲

2.接一颗舵机，读取型号、ID、位置、电压和温度

3.设置唯一ID

4.验证1 Mbps

5.增加第二颗并做sync_read

6.扩展到一条腿

7.扩展到15颗

8.最后加入 ID 200 的 IMU 板

每次只增加一个变量。重复ID会让回复碰撞，看起来很像电源或串口噪声。

8. IMU到Dynamixel桥接

行走策略除了关节位置，还必须知道机器人正在向哪边倾斜。Microduck没有让主控通过另一条USB或I²C路径单独读取运动IMU，而是把 IMU 包装成一个Dynamixel从设备，与舵机共用同一条总线。

如果直接使用官方兼容板，本章用于理解它的接口；如果需要自制替代板，则必须复现ID、寄存器布局、采样频率和坐标方向。

8.1 运行时接口

imu_to_dxl v2 作为ID 200的Dynamixel从设备，与15个舵机在同一次 sync_read 中返回数据。控制环从地址124开始读取12字节，源码以半开区间124–136表示，末地址136本身不属于数据块。

当前v2路径使用LSM6DSV16的SFLP姿态融合，12字节块包含三轴陀螺和压缩的四元数分量。

当前运行时默认把传感器原始轴映射为躯干轴 [+raw_z, +raw_y, -raw_x]，并等待至少25个有效融合姿态样本后才把IMU标为就绪，约相当于100 Hz下的0.25 s。替代板若安装方向不同，应修改安装四元数或固件映射，而不是在策略输入端临时交换数组槽位。

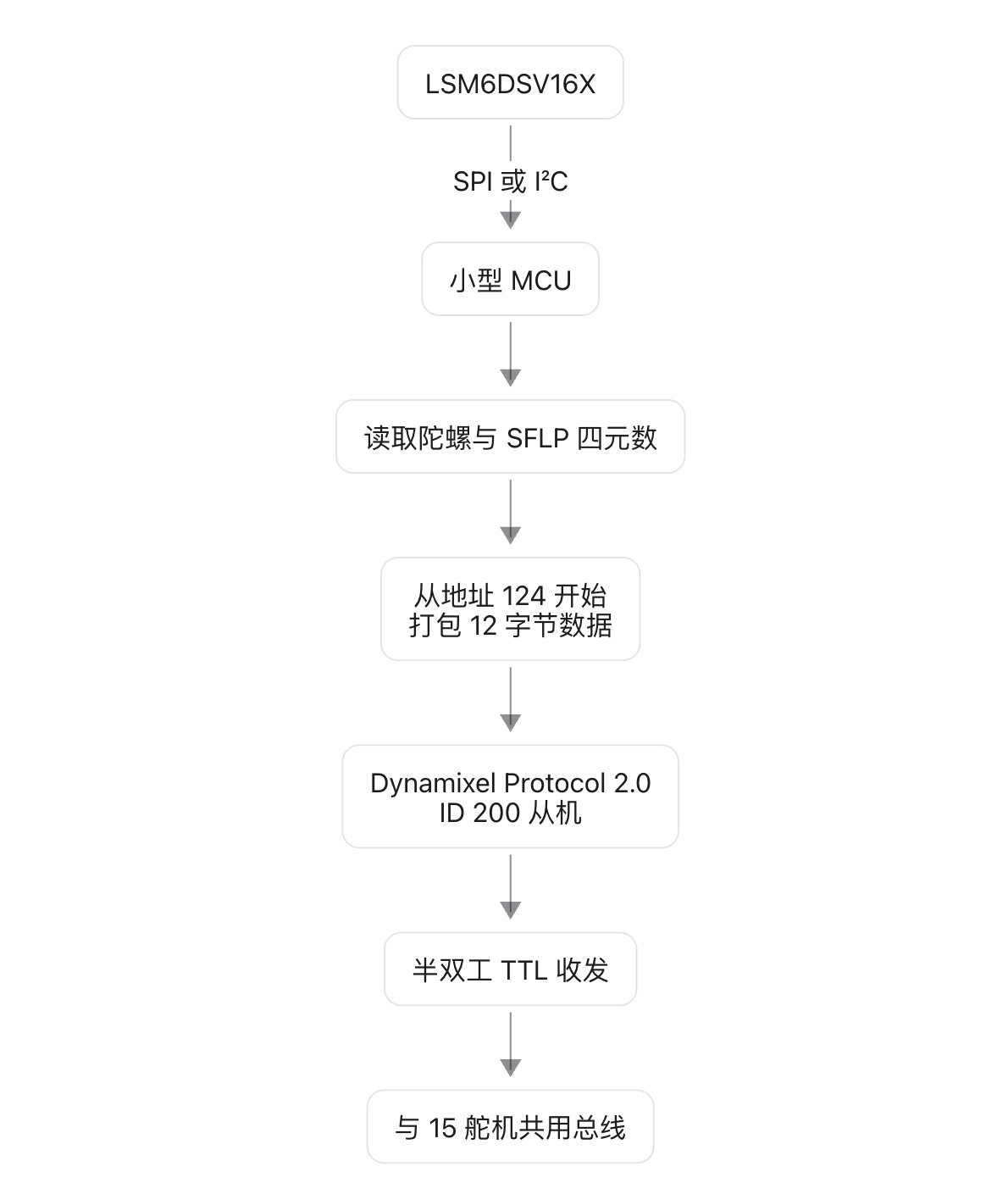

8.2 兼容板功能框图

8.3 验收条件

• 1 Mbps下连续运行至少一小时无CRC/超时错误

• 50 Hz下每个样本都更新

• 静止时陀螺零偏稳定

• 旋转方向与仿真坐标系一致

• 直立时projected_gravity接近运行时期望

• 四元数归一化且无 NaN

• 翻转和跨越四元数符号时不产生突跳

• 上电后在姿态融合尚未稳定时明确报告“未就绪”，不要伪造零姿态

如果暂时无法实现这块板，可以先在台架上用FakeIo或修改后的传感器后端验证软件，但这不代表真机策略已经可用。基本行走不能长期依赖与训练模型不匹配的USB IMU临时方案。

9. 主控、Linux与运行时

硬件总线稳定后，再把控制权交给 Radxa Zero 3W 上的官方 Rust 运行时。主控板负责启动系统服务、独占 UART、读取设备、运行 ONNX，并向上层应用提供控制接口。

本阶段先验证操作系统和守护进程，不加载真实行走策略。这样可以把 Linux 配置问题与机器人动力学问题分开。

9.1 开发板路径

官方开发文档当前要求在Radxa Zero 3上使用Armbian 26.2.1 Minimal。官方roadmap记录了 Radxa Zero 3W上的实际行走bring-up。

由于官方安装文档和发布系统仍在演进，第三方复刻者应先阅读当前仓库中的：

docs/robot/install-dev.md

docs/robot/cheatsheet.md

docs/design/architecture.md

docs/design/robotd-design.md

不要只执行旧教程里的安装命令。开发构建可能涉及签名密钥、发布通道和官方板卡假设。

9.2 刷写并配置开发板

用 Armbian Imager (

https://www.armbian.com/radxa-zero-3/) 选择 Radxa Zero 3 和 Armbian 26.2.1 Minimal。

为了与下面的命令和默认路径一致，建议在Imager的profile 中把用户名设为 radxa，并填入Wi-Fi和密码。如果选择其他用户名，后文所有radxa和/home/radxa都要相应替换。

首次启动并接入网络后，从电脑写入SSH 公钥：

bash

ssh-copy-id radxa@<开发板_IP>

下面的脚本必须从电脑上的 microduck 仓库根目录运行，不要在开发板上运行：

bash

./scripts/provision-board.sh \  --pause-btd-on-pair \  --name <机器人名称> \  radxa@<开发板_IP>

脚本会通过SSH传送开发密钥、配置系统、处理重启并在最后执行健康检查。--pause-btd-on-pair用于规避部分AIC8800无线模块在手柄首次配对时的冲突。如果不使用手柄，它不影响基础行走闭环。仓库公开时通常不需要DUCK_TOKEN。

配置结束后登录开发板并确认版本与服务状态：

bash

ssh radxa@<开发板_IP>

robotctl version

robotctl health

9.3 UART2 登录控制台冲突

Armbian 默认可能在 /dev/ttyS2 启动serial-getty，占住舵机串口。官方文档明确记录了这个问题。

先检查：

bash

sudo fuser -v /dev/ttyS2

若确认为登录控制台占用，再禁用：

bash

sudo systemctl mask --now serial-getty@ttyS2.service

不要在不知道占用者是谁时盲目停止系统服务。

9.4 总线独占

robotd、旧runtime、调试脚本和USB适配器不能同时控制同一条串口。两个进程交错发送包会表现为随机硬件故障。

调试原则：

• 运行robotd时关闭其他舵机工具

• 用独立初始化命令前先停止守护进程

• 不要让系统登录控制台重新启用

• 所有维护脚本都应显式获取独占权

9.5 无策略或假硬件验证

官方当前代码提供fake/无策略路径用于测试，先确认：

• 服务能启动

• Unix socket正常

• robotctl health能给出可理解的状态

• 控制环达到目标频率

• 没有摄像头或ToF时，电机服务仍然独立工作

完成这些后再连接真实总线。

10. 舵机编号、零位与整机校准

同一份策略只有在仿真和真机共享同一套“零点与正方向”时才有意义。校准不是让机器人看起来大致站直，而是建立舵机编码器读数、机械安装角和MJCF关节角之间的准确对应。

建议从单颗舵机开始，再校准一条腿，最后处理完整的15设备总线。任何方向错误都应在低幅度、无负载状态下发现。

10.1 单颗舵机配置

一颗一颗接入，设置和记录：

• ID

• 波特率

• return delay

• 驱动模式

• 位置范围

• 正方向

• 零位偏移

• 当前固件版本

官方控制层会检查若干EEPROM/RAM参数。被恢复出厂设置的舵机可能带来额外返回延迟或不同PID默认值，使整条16设备总线无法稳定达到50 Hz。

10.2 无负载方向测试

不要装上完整连杆后才发现左右符号相反

对每个关节执行很小的正向命令，核对：

• 仿真中正方向

• 真实舵机正方向

• 编码器读数方向

• home pose

• 机械限位

• 左右镜像关系

10.3 home pose

home pose 是策略输出的参考中心：

target = home_pose + action_scale × action

如果某个关节零位偏5°，策略看到的是“我在正确位置”，真实机械却已偏离。它会用其他关节补偿，常见结果是抖动、歪站、膝盖过热或一迈步就倒。

10.4 整机缓慢回到 home pose

机器人必须先固定在吊架或支架上。确认15个舵机和 IMU 状态正常后，用官方命令给关节上电，并在约两秒内渐变到home pose：

sudo robotctl robot init

这条命令会移动所有关节，而且不需要加载策略。若方向、零位或机械干涉有任何异常，立即断电。完成检查后，用下面的命令解除扭矩：

sudo robotctl robot relax --yes

relax后机器人会失去支撑并倒下，所以必须先由支架或手稳妥承重。这两条命令都通过 robotd访问总线，不要同时运行另一个舵机调试程序。

10.5 校准验收

• 断电后手动摆到home pose，左右结构应对称

• 读取的14维关节位置应接近训练定义

• 所有关节在小范围运动时无碰撞

• 嘴部ID 34可单独运动，不影响策略索引

• 15 颗舵机温度、电压和位置都能读到

• IMU ID 200的样本连续更新

• 总线50 Hz连续运行一小时无持续丢包

11. 训练、导出与部署策略

机械质量、舵机、电压和控制频率与模型对齐后，才能把仿真策略迁移到真机。

训练得到的checkpoint不能直接交给Rust运行时。需要通过官方导出脚本转换为包含观测归一化的ONNX文件。

我们需要完成同一个ONNX 能在CPU MuJoCo中正确复演，并满足真机运行时的输入、输出和延迟要求。

11.1 选择匹配的模型

第一版应尽量保持：

• XL330执行器

• 相同的14关节顺序

• 相近质量和惯量

• 相同关节限位

• 相同控制频率

• 相同动作缩放和运行时后处理

• 相同IMU坐标系和观测单位

11.2 sim-to-real 配置

官方项目还包括：

• BAM M6的XL330电压级执行器模型

• 反电动势

• Coulomb、Stribeck和负载相关摩擦

• 电池电压随机化

• 负载压降

• 命令延迟

• 摩擦随机化

• 编码器偏差和IMU误差

• 可选的±1°回差模型

• 观测噪声与NaN防护

删掉这些内容，仿真里的策略可能更漂亮，但真机迁移通常更差。

11.3 检查训练结果

bash

uv run play \  Mjlab-Velocity-Flat-MicroDuck \  --wandb-run-path <entity/project/run_id>

不要只看“会不会向前”，还要观察：

• 足底是否持续打滑

• 头部是否用作不合理的配重

• 是否通过撞地获取奖

• 关节是否长期贴限位

• 动作是否高频抖动

• 碰撞是否依赖被简化掉的模型区域

11.4 ONNX CPU 复演

bash

uv run scripts/infer_policy.py --walking output.onnx

这一步使用部署用ONNX，而不是训练checkpoint，可提前发现导出、归一化和命令布局错误。

11.5 把 ONNX 放到机器人上

先从电脑把策略复制到开发板：

bash

scp output.onnx radxa@<开发板_IP>:/home/radxa/my_walking.onnxssh radxa@<开发板_IP>

在开发板上运行交互式配置工具：

bash

sudo robotctl configure

将 policy.walk 指向新文件。写入 /etc/robot/robotd.toml 后，对应配置应为：

[policy]walk = "/home/radxa/my_walking.onnx"

保存时接受工具给出的 robotd 重启建议，也可以退出后显式重启并检查：

bash

sudo systemctl restart robotdrobotctl version

robotctl health

robotctl monitor

如果模型路径错误、ONNX无法加载或输入输出宽度不是61/14，robotctl health 会报告异常。修复前不要给机器人上扭矩。再次运行sudo robotctl configure，在policy.walk上按u恢复默认值，即可重新使用随官方release提供的策略。robotctl monitor会持续显示实时状态，按 Ctrl+C 退出。

11.6 部署检查

• ONNX 输入 [1,61]

• ONNX 输出 [1,14]

• 由官方导出脚本生成

• 观测归一化器已烘入

• 14 个动作顺序正确

• 嘴部槽位不会吞掉右腿 action 9

• home pose 与真机零位一致

• action scale 与策略版本一

• 运行时滤波与训练/官方配置匹配

• 推理 warm-up 成功

• 单次推理稳定小于控制周期预算

• 任何 NaN 或非有限目标都会被拒绝

策略本身不内嵌动作EMA，头部和腿部低通位于运行时后处理链。

12. 分级真机调试

第一次真机测试的目标不是行走，而是逐层排除错误。先验证一颗舵机，再验证一条腿、完整总线、IMU、home pose和离地策略。只有前一级结果正确，才让机器人承担更多重量和自由度。

把“接线错误、索引错误、零位错误和策略不匹配”分开处理，避免整机摔倒后只能猜测原因。

12.1 十级调试顺序

任一级出现方向、限位、供电、温升、时序或通信异常，都应停在该级修复，不要带着已知问题进入下一阶段。

推荐顺序：

Test 1：单舵机

读取位置、速度、电压、温度，做 ±5° 小运动。

Test 2：一条腿

卸载或悬空，验证五关节顺序、方向和限位。

Test 3：15 舵机在线但扭矩关闭

确认每个 ID 唯一，状态读取稳定。

Test 4：加入IMU

确认16个设备一次 `sync_read`能稳定运行，姿态方向正确。

Test 5：缓慢回 home pose

机器人固定在吊架上，使用缓慢插值，观察是否有反向或干涉。

Test 6：脚离地运行策略

检查动作顺序、幅度和对称性。此时不能判断平衡性能，但能发现严重映射错误。

Test 7：双脚接触、外部扶持

只加载站立策略，逐步增加支撑负载。

Test 8：保护绳下独立站立

地面铺软垫，急停在手边，先测试 5–10 秒。

Test 9：扶持行走

小速度命令，记录IMU、关节、action、目标和总线时序。

Test 10：短距离自由行走

从 0.2 m 开始，不以“一米”作为第一次目标。

12.2 调试日志

先用 robotctl monitor 观察实时状态；需要保存机器可读日志时，可以使用：

bash

robotctl monitor --json --hz 50 > run.jsonl

最少记录：

• 61 维 observation

• 14 维 action

• 15 个目标位置

• 15 个实测位置和速

• IMU 原始块与投影重力

• 母线电压

• 各舵机温度

• 控制周期、读写耗时和丢包

• 视频

没有日志的摔倒只能重看视频猜，有日志的摔倒可以与MuJoCo同步对比。

13. 硬件变化与重新训练

强化学习策略会适应训练模型中的重量、惯量、摩擦、回差和执行器响应。更换舵机、加厚外壳或改变电池位置，不只是机械层面的修改，也改变了策略面对的动力学系统。

小改动先实测并回填模型，当质量、质心或执行器特性明显变化时，应重新训练，而不是只靠增大动作幅度补偿。

以下变化通常会破坏现成策略的迁移条件：

• 换成不同型号舵机

• 关节减速比、速度或力矩曲线变化

• 关节回差变化

• 舵机通信延迟变化

• 整机增重或质心移动

• 腿长、足底形状或摩擦改变

• IMU 安装角度变化

• 控制频率改变

• 位置增益或动作滤波改变

• 电池电压范围改变

正确做法不是只调 action_scale，还要：

1.测量新硬件

2.更新MJCF，质量、惯量、几何、限位

3.辨识执行器，摩擦、回差、延迟

4.更新domain randomization

5.smoke test

6.重新训练

7.导出 ONNX

8.CPU 复演

9.真机扶持测试

14. 常见故障排查

排查时先判断问题属于哪一层：设备是否在线、控制周期是否稳定、关节映射是否正确、仿真与真机是否一致。一次只改变一个变量，并保存修改前后的日志。

下面的表格按“现象 → 高概率原因 → 第一项检查”组织，可作为台架和真机测试时的快速索引。

15. 项目验收清单

不要只用“走起来了”来判断项目是否完成。按下面的清单逐项验收，可以保证仿真、机械、电气、软件和真机结果都能够重复，而不是偶然成功一次。

仿真与训练

• [ ] uv run list-envs 正常

• [ ] CPU 测试通过

• [ ] 64 个环境 / 5 次迭代的冒烟测试通过

• [ ] 策略可在仿真查看器中运行

• [ ] ONNX 由官方脚本导出

• [ ] ONNX CPU 复演正常

机械

• [ ] 关节树和轴线与 MJCF 一致

• [ ] 15 个刚体组与分色装配图、零件对照表.json 一致

• [ ] 在 CAD 中重建了 joint pos、axis 和 range，没有把定位 STL 当作可运动装配

• [ ] 单关节测试件通过

• [ ] 左右腿方向和限位正确

• [ ] 全行程干涉、线束运动包络和工具拆装空间已检查

• [ ] 每个总成已称重

• [ ] 质心和整机质量已记录

• [ ] 线束在全行程不拉扯、不夹线

电气

• [ ] 电源有限流、保险和物理急停

• [ ] 实测舵机母线在所购舵机的数据手册范围内，未依据第三方推测直连 2S

• [ ] 主控 5 V 在舵机动作时稳定

• [ ] 15 个舵机 ID 唯一

• [ ] 1 Mbps 总线稳定

• [ ] ID 200 IMU 连续更新

• [ ] 50 Hz 运行一小时无持续错误

软件与校准

• [ ] UART2 无第二占用者

• [ ] home pose 与实物零位一致未错位

• [ ] home pose 与实物零位一致

• [ ] 关节方向、单位和范围一致

• [ ] robotctl health 可读

• [ ] 策略输入输出形状正确

• [ ] 观测归一化器、action scale 和滤波匹配

真机

• [ ] 吊架下回 home pose

• [ ] 离地运行策略无异常

• [ ] 扶持站立稳定

• [ ] 保护绳下独立站立

• [ ] 小速度扶持行走

• [ ] 短距离自由行走

• [ ] 每次测试有日志和视频

原文转述@yishan的分享
